APENAS SÓLIDO^®manual de tecnologia





EU .Introdução do produto

1.1 Definição de estabilizador de solo



O estabilizador de solo é um novo tipo de material de cura de proteção ambiental, que atua diretamente no solo para solidificá-lo em uma camada de solo estabilizada composta densa, uniforme, de alta resistência e durável.



Solo estabilizado composto é um material semirrígido formado por um novo material de engenharia estabilizador de solo e estabilização de solo.Comparado com os materiais estabilizados combinados inorgânicos comumente usados, o solo estabilizado composto pode obter materiais locais e tem as características de construção conveniente, curto período de construção, baixo custo e excelentes indicadores técnicos para uso rodoviário.Em uma determinada faixa, pode substituir o cascalho comumente usado, brita, reduzir a quantidade de cal e outros materiais aglutinantes inorgânicos, reduzindo assim o custo do projeto, economizando recursos, economizando energia e conduzindo à proteção ambiental ecológica.Esta tecnologia é utilizada na construção e reparo de sub-bases compostas de solo estabilizado e base de engenharia de rodovias novas e reconstruídas, bem como na construção de pavimentos, construção de paredes e reparos para diversos fins.Possui amplas perspectivas de aplicação em projetos municipais, de transporte, conservação de água, tratamento de fundações e outros projetos.



1.2 Classificação do estabilizador de solo



Na Norma Técnica CJJ/T286-2018 para Aplicação de Agente Solidificador de Solo, o agente de solidificação de solo é dividido em agente de solidificação de solo Classe A e agente de solidificação de solo Classe B.



Estabilizador de solo Classe A: um aditivo em pó ou líquido que pode melhorar o desempenho de engenharia do solo de fundação por reação física ou química com cimento (ou cal e outros materiais cimentícios), solo, água e ar após ser adicionado ao solo.



Estabilizador de solo classe B: após adicionado ao solo, é um estabilizador de solo que pode ser utilizado sozinho através da reação física ou química com o solo, água e ar, não misturado com cimento (ou cal e outros materiais cimentícios), e um aditivo em pó que pode melhorar o desempenho de engenharia do solo de fundação.



II.Propriedades físicas e químicas



Forma:pó líquido ou granuladoSolubilidade:Solúvel em água

Tipo:tipo de polímero iônico tipo de enzima biológicaSegurança:proteção ecológica e ambiental



III.Mecanismo de ação



O princípio de funcionamento do solo estabilizado compósito é fazer com que a corrente superficial da micela do solo reduza a energia e fixe uma grande quantidade de água livre no solo na forma de água cristalina.As propriedades de engenharia do solo são alteradas por uma série de reações físicas e químicas após o estabilizador de solo ser misturado ao solo.As partículas tendem a aglomerar-se, a concentração de eletrólitos aumenta e o volume se expande para preencher ainda mais os poros do solo;Sob a ação da compactação, toda a estrutura é formada para tornar o solo solidificado fácil de ser compactado e estável, atingir a compactação que não pode ser alcançada pelos métodos convencionais e melhorar sua resistência, compacidade, módulo de resiliência, valor de deflexão, CBR, resistência ao cisalhamento e outras propriedades, de modo a atender aos requisitos dos indicadores técnicos rodoviários.

IV. Adaptabilidade e escopo de uso

O estabilizador de solo pode ser aplicado a uma variedade de propriedades do solo, como argila, silte e areia;Pó mineral, escória, resíduos de construção, etc. De acordo com as diferentes propriedades do solo, diferentes esquemas de cura são formulados ajustando a proporção do material.

1. Construção de subleito

A sub-base da via expressa é endurecida, e a base e a sub-base da estrada de primeira classe e abaixo são endurecidas.Endurecimento da camada de base e da camada de superfície de estradas simples ou temporárias.Solo de cimento, solo macio e solidificação de fundação macia.

2. Endurecimento do site

Tratamento de endurecimento de estacionamento, estrada, pátio de armazenamento, pátio de perfuração, pátio de produção e processamento, etc.

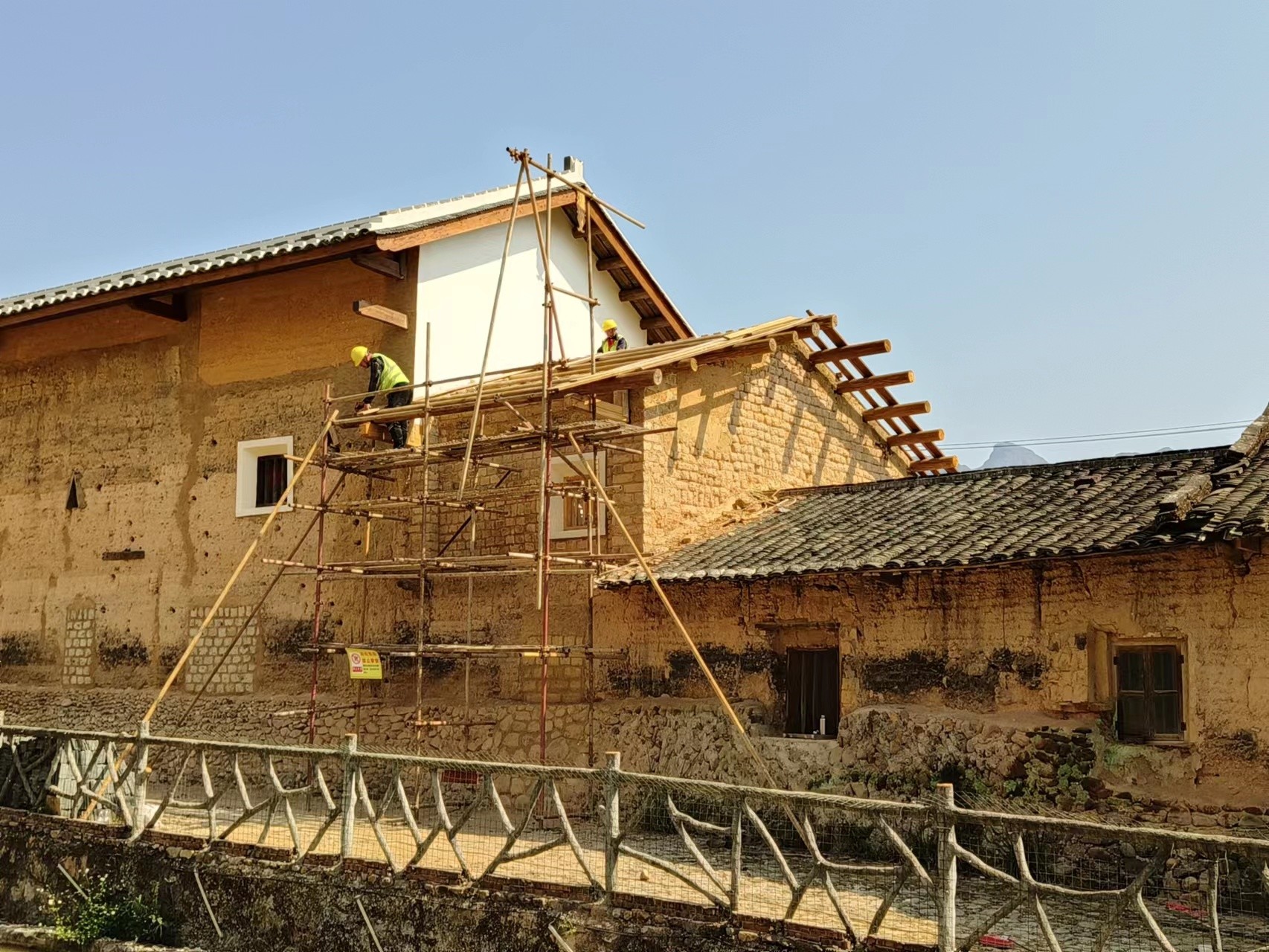

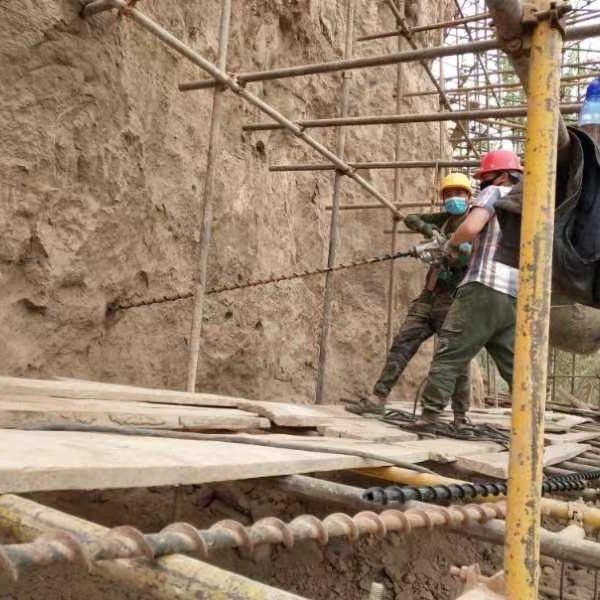

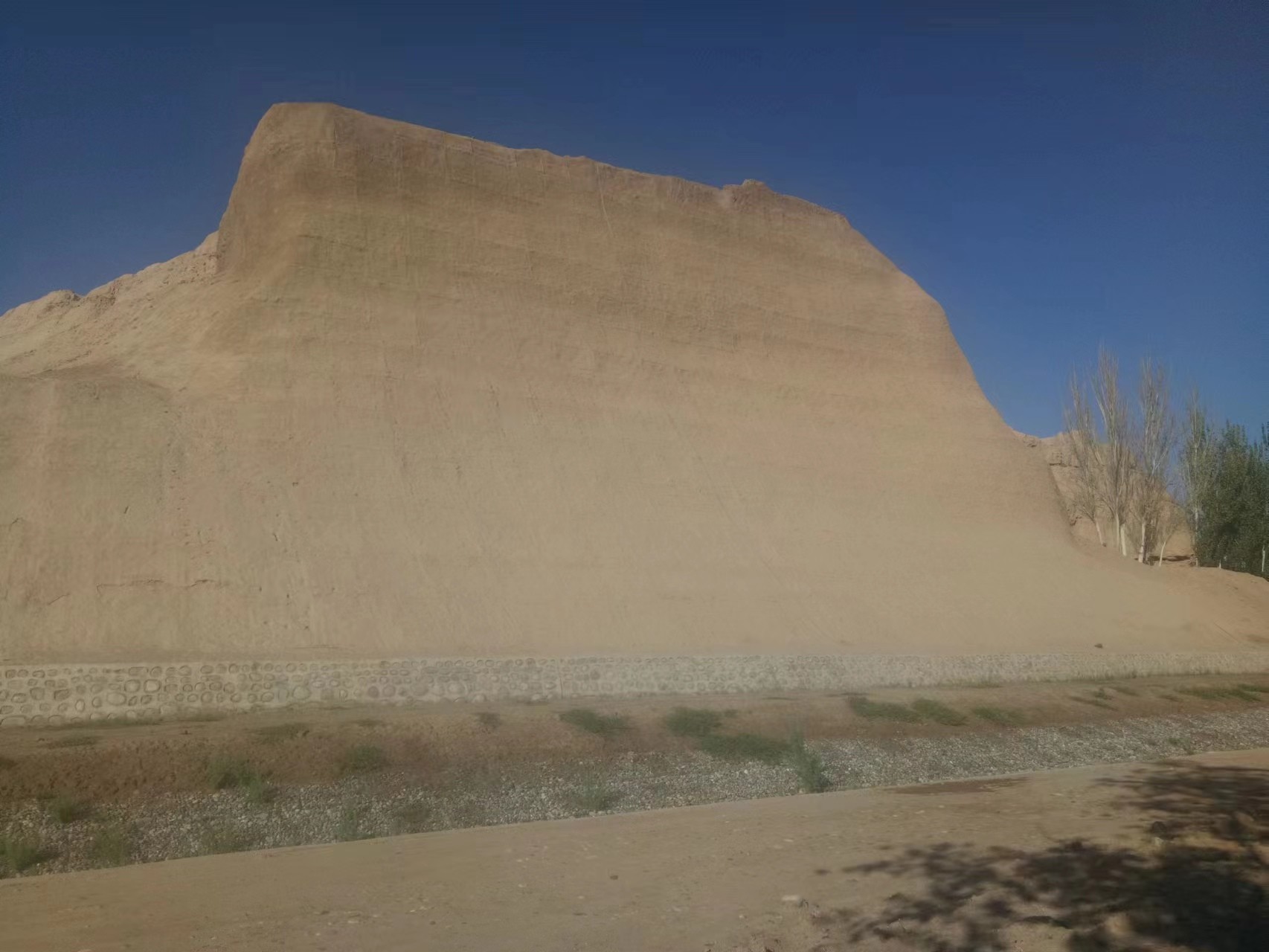

3. Muro de terra batida

Estufa de hortaliças, flores e reprodução;Construção ou reparação de paredes de edifícios antigos;Parede de terra de casas populares, etc.

4. Fazendo tijolos não queimados

Depois de misturar totalmente a argila com o agente de cura do solo, ela é complementada com outros materiais hidráulicos e prensada diretamente na prensa de tijolos.

V. Plano de construção

5.1 Requisitos Básicos

① Material cimentício:cimento.Deverá cumprir a norma nacional vigente General Portland Cement (GB175).Não serão misturados cimentos da mesma qualidade, marca, variedade e entrega.Cimento grau 425 e superior.O período de presa inicial deve ser superior a 3 horas, e o período de presa final é de cerca de 6 horas, não superior a 10 horas.

②Requisitos de qualidade da água:a água deve ser não poluente (água potável para o gado).Está em conformidade com o padrão industrial atual Padrão para Água de Concreto JGJ 63.

③ Espessura da construção:a espessura de compactação de cada camada deve ser de 15 a 20 cm (cm), e a espessura total de compactação deve ser determinada de acordo com os requisitos de construção.

④ Adição de materiais cimentícios:a quantidade de materiais cimentícios geralmente representa 3% - 6% da quantidade total do solo.Os detalhes serão determinados de acordo com os requisitos e processo de construção.

⑤ Quantidade de estabilizador de solo:cerca de 0,5 kg por metro cúbico de terra compactada;É cerca de 0,03% (três milésimos) da mistura em peso.Agente de cura para camada de vedação: após a cura, pulverizar na superfície do solo solidificado, diluir com água cerca de 20 vezes e pulverizar a camada de vedação.

⑥ Método de determinação de umidade:





Figura 1 Smedidor de umidade do óleoFigura 2Tradicionalmétodo simples



Use um medidor de umidade do solo ou um método tradicional simples: pegue um punhado de terra, coloque-o na mão e segure-o com força, e a massa de solo se formará sem se espalhar;A um metro do solo, deixe a massa do solo cair livremente, e a massa do solo se espalhe uniformemente (caia no solo e floresça), indicando que o teor de umidade é de cerca de 15%.

⑦ Consumo de materiais:

Por exemplo, a área do solo a ser solidificada é calculada em 5 metros quadrados, a espessura é de 20 cm e o volume total é de 1 metro cúbico após a compactação.A densidade após a compactação é calculada em 2 toneladas/metro cúbico e o volume total é de 2 toneladas.



*Terraplanagem=área *espessura=5 metros quadrados * 0,2 metros=1 metro cúbico *Volume total do solo=terraplenagem *densidade de compactação=1 * 2=2 toneladas;



*Quantidade de material cimentício (cimento)=quantidade total de solo * 10%=2 * 10%=0,2 toneladas；



*Quantidade de estabilizador de solo=terraplenagem total *quantidade de estabilizador de solo=1 m3 * 0,5 kg/m3=0,5 kg;



*Consumo de água do agente diluente e de cura=(teor de umidade ideal * teor de sólidos total) - (teor de umidade inicial do solo * teor total de solo)

=18% * (volume de solo+cimento+água diluída) - 12% * volume total de solo



Nota: Na fórmula, o teor inicial de água do solo é calculado como 12%, e o teor ideal de água é calculado como 18%;A construção específica estará sujeita ao teor real de água.

5.2 Ferramentas de construção

As máquinas de construção só podem utilizar máquinas tradicionais de construção de estradas, e a quantidade e seleção devem ser determinadas de acordo com a situação real:

Tabela 1 Alocação de máquinas e equipamentos de construção

Número do pedido	Nome do equipamento	Especificação e modelo	Unidade	Quantidade	Observações
1	Equipamento de mistura de agregados estabilizados	Contínuo	Torre	1	Método de mistura de campo
2	(Regeneração a frio) Misturador rodoviário	——	Torre	1	Método de mistura de estradas
3	Pá	——	Entender	5	Os detalhes são determinados de acordo com as necessidades do projeto
4	Máquinas de escavação	CAT320C	Torre	2
5	Carregador	ZL-50	Torre	2
6	Graduador	180H	Torre	4
7	Rolo pequeno	VV170	Torre	1
8	Rolo de pneu	9-16T 9-16 toneladas	Torre	1
9	Rolo vibratório	CA25	Torre	1
10	Rolo estático de tambor duplo	Especial para construção de base	Torre	1
11	Rolo estático liso de 3 rodas	18-26T 18-26 toneladas	Torre	1
12	regando carro	5-10T 5-10 toneladas	Torre	Indeterminado
13	Agente de cura	Série SV	Tonelada	Indeterminado
14	Geotêxtil	——	Quadrado	Indeterminado	O consumo específico é calculado de acordo com os requisitos do projeto
15	Cimento	Silicato comum de grau 425	Tonelada	Indeterminado



Tabela 2 Tabela de Pessoal

Número do pedido	Tipo de trabalho	Número de pessoas	Observações
1	Gerenciamento	2-3	O número específico de pessoal será determinado de acordo com a situação de construção.
2	Operador	3-6
3	Técnico de topografia	1-2

5.3 Processo de construção

5.3.1 Introdução à tecnologia de construção

① Pré-tratamento

Determine o comprimento, a largura e a espessura da pavimentação solta da seção de teste.Se a vegetação tiver sido plantada na seção de construção, remova a camada superficial do solo de cerca de 20-30 cm na camada superior;Se o teor de umidade do solo for muito alto ou pegajoso, ele precisa ser exposto ao sol ou pré-tratado para melhorá-lo para cerca de 10% - 12% do teor de umidade natural.

② Compactação do subleito

Use uma escavadeira para empurrar o solo na seção a ser construída para ambos os lados da estrada, compactar o leito da estrada de 3 a 5 vezes, nivelar manualmente o solo durante a compactação, preencher a primeira camada de solo a ser solidificada, quebrar o solo e nivelá-lo.

② Diluição e pulverização de estabilizador de solo, material abafado

Determine o teor de água, determine a quantidade de estabilizador de solo e a razão de diluição do estabilizador e dilua o estabilizador de solo;Em seguida, pulverize o estabilizador de solo diluído 1-2 vezes e misture uniformemente mecanicamente;Em seguida, execute o blanking (se o tempo de blanking ou não será determinado de acordo com a qualidade do solo de construção e o andamento da construção).

③ Espalhe cimento ou cal

Calcule a quantidade de cimento ou cal, espalhe uniformemente o cimento ou cal, misture bem e meça o teor de água (determine se é necessário reabastecer com água).

④ Compactação e cura

Primeiro use a esteira para compactar e nivelar e, em seguida, use o rolo 18-22t para compactar 3-5 vezes;Em seguida, use rolo vibratório de tambor único para compactação e nivelamento.Finalmente, o rolo vibratório de tambor duplo é usado para compactação.Ao rolar, o princípio de "leve antes de pesado, lento antes de rápido, ambos os lados antes do meio, pressão estática antes da vibração" deve ser seguido.Após a compactação, cobrir o geotêxtil e borrifar água regularmente para manter o pavimento úmido e livre de água, e mantê-lo por pelo menos 7 dias.

⑤ Construção da segunda camada ou outras camadas

Se a construção for realizada em duas ou mais camadas, após a conclusão da construção da primeira camada, o geotêxtil deve ser coberto com água (recomendado) ou o filme deve ser coberto para cura (casos especiais), e depois outras camadas de solo deve ser construído de acordo com o método de construção da primeira camada.

⑥ Selo de cura

Após a conclusão da construção e manutenção do pavimento, pulverize o agente de cura de vedação diluído para melhorar ainda mais a compactação e o efeito anti-infiltração.

⑦ Assuntos que precisam de atenção

O andamento da construção será determinado de acordo com o tempo de pega final do cimento, e a construção deverá ser concluída antes da pega final.

5.3.2O processo de construção específico é o seguinte (a imagem é a imagem de construção de outras seções, apenas para referência)

(1)Determinação do levantamento da seção de construção

Use a estação total ou instrumento de medição correspondente para medir de acordo com o método de coordenadas e estabeleça a linha lateral do subleito de acordo com a largura projetada do subleito.Para garantir a compactação eficaz do subleito e a estabilidade do talude, é adequado traçar a linha lateral do subleito de forma que a largura das linhas laterais em ambos os lados seja de 20 cm - 40 cm.Em seguida, o técnico topógrafo deve definir com precisão a linha de nivelamento, determinar a elevação das seções verticais e horizontais e marcar a broca lateral de acordo com a elevação do projeto.O coeficiente de pavimentação solta deverá ser levado em consideração no controle de elevação de nivelamento.

(2) Preparação e nivelamento do solo

O solo deverá ser solto de acordo com a quantidade de terraplenagem necessária na fase de construção e nivelado aproximadamente de acordo com a altura e largura medidas.O método de nivelamento é geralmente manual com escavadeira.O solo com partículas grandes deve ser peneirado antecipadamente para espera.

Preparação e nivelamento do solo



(3) Pré-tratamento do solo (esta etapa depende da qualidade do solo, que geralmente não requer pré-tratamento)

Espalhar agente de cura melhorado Misture uniformemente



Para solo altamente coeso, o solo é fácil de aglomerar após a água, e o solo é pré-tratado pela adição de uma certa proporção de agente de cura melhorado.O agente de cura melhorado deve ser distribuído uniformemente nos quadrados divididos de acordo com a proporção da mistura, e não deve haver nenhuma posição em branco na superfície.O avião deverá ser o mais plano possível.Durante o processo de pavimentação, partículas de grandes dimensões e outros artigos diversos deverão ser recolhidos.A mistura a seco é geralmente realizada uma vez por motocultivador rotativo (ou por betoneira);Pequenas áreas podem ser misturadas manualmente.

(4) Espalhamento e mistura de cimento

O cimento deverá ser distribuído uniformemente nos quadrados divididos de acordo com a proporção da mistura, não devendo haver espaço vazio na superfície.O avião deverá ser o mais plano possível.Durante o processo de pavimentação, partículas de grandes dimensões e outros artigos diversos deverão ser recolhidos.A mistura a seco é geralmente realizada uma vez por motocultivador rotativo (ou por betoneira);Pequenas áreas podem ser misturadas manualmente.



Espalhamento manual de cimento



ou espalhador de cimento espalhando cimento uniformemente misturado



(5) Agente de cura por pulverização e mistura úmida



Diluir estabilizador de solo em aspersor Espalhar agente de cura diluído



Pegue um ponto representativo para testar o teor de água e calcule com precisão a quantidade total de água de reposição necessária para a seção de operação.Diluir o agente de cura de acordo com a proporção previamente calculada.O agente de cura do solo deve ser pulverizado 2 a 3 vezes, e a mistura mecânica não deve ser inferior a duas vezes até que a cor da mistura seja consistente.



(6)Compactação inicial, nivelamento e laminação de solo solidificado

Após a mistura ser misturada uniformemente, a escavadeira deve ser usada imediatamente para descarga preliminar de pressão e, em seguida, a niveladora deve ser usada para nivelamento.Durante o nivelamento, para áreas baixas locais, a mistura recém-misturada deverá ser utilizada para nivelamento.O nivelamento de camadas finas não deve ser realizado em um plano liso durante o nivelamento.



Depois de determinar a espessura e o formato da pavimentação solta, compacte com o teor de umidade ideal e formule o esquema de laminação correspondente de acordo com as diferentes larguras da estrada e da pista de rolos.É necessário realizar a operação de laminação de acordo com o princípio de "pressão baixa - alta, lenta - rápida, pressão estática - vibração, vibração fraca - vibração forte".Os rolos dianteiro e traseiro devem cooperar entre si na construção.A operação de sobreposição deve ser realizada em seções estreitas e a velocidade de deslocamento do rolo deve ser controlada entre 2-4 km por hora.Se grandes máquinas de laminação não puderem ser compactadas localmente, máquinas pequenas ou métodos manuais podem ser selecionados para compactação suplementar.Para evitar a evaporação da água, que afetará gravemente o efeito de compactação, a pavimentação e a laminação deverão ser realizadas no mesmo dia.

Compactação inicial, nivelamento e laminação de solo solidificado



(7)Construção do segundo andar

Após a conclusão da cura da primeira camada, cubra o solo ou filme para cura e execute a construção da segunda camada de acordo com os requisitos de construção.



(8)Jtratamento com pomada

No final de cada dia, corte manualmente a extremidade do rolo em uma junta reta.No início do dia seguinte será realizada a laminação transversal da junta transversal.Durante a laminação transversal, o rolo deve ser colocado completamente na camada de formação, e cada vez o rolo deve se estender 20-30cm até a nova camada, até que a largura do rolo seja colocada na nova camada, e então a laminação longitudinal deve ser realizado.



Tratamento articular



(9)Cuidados de saúde e controle de trânsito



Rega por aspersão para cura Colocação de geotêxtil para cura em enchentes



Concluída a compactação de cada trecho da camada de solo solidificado, o tráfego deverá ser interrompido imediatamente após a verificação do grau de compactação para qualificação, e o pavimento deverá ser recoberto com geotêxtil e regado para manutenção.O pavimento deverá ser mantido molhado por 7 a 14 dias.



(10)Pulverização de agente de cura de vedação



Espalhando agente de cura de vedação



Após a conclusão das obras de manutenção (pavimento), pulverize o agente de cura de vedação para a cura da vedação, o que pode melhorar ainda mais a impermeabilidade, compactação e resistência da camada superficial.A organização desta construção de subleito depende da qualidade do solo, estação, clima e outras condições de construção.

 Ⅵ.Vantagens do produto

6.1 Melhorar o desempenho das estradas

Melhorar a resistência à compressão:o estabilizador de solo pode melhorar a compactação e flexibilidade do solo.Após a compactação e manutenção, não apenas o solo pode ser tratado em um leito sólido no local, mas também outros resíduos inorgânicos podem ser adicionados para melhorar o efeito de sinergia, o que pode não apenas melhorar a resistência à compressão, mas também aumentar a transformação econômica. de outros resíduos inorgânicos.



Melhorar a estabilidade da água:após adicionar estabilizador de solo para solidificar, a densidade do solo aumentará e o capilar será gradualmente fechado e bloqueado.A hidrofilicidade do solo é bastante reduzida e a hidrofobicidade é bastante melhorada.As partículas do solo foram unidas e conectadas pelo crescimento de cristais, o que solidificou a superfície do solo, alterou as propriedades físicas e químicas e melhorou muito a estabilidade da água correspondente.A prática de subleito concluído na região equatorial que passou por estações secas e chuvosas mostra que o subleito ainda mantém alta resistência após repetidos ciclos de imersão e seca de longo prazo, o que demonstra plenamente sua excelente resistência à água.



 Melhore a estabilidade ao gelo:o fundamental para melhorar a resistência ao gelo é melhorar a sua estabilidade e absorção de água.Como a absorção de água deste solo solidificado é muito baixa e a sua estabilidade da água é muito boa, o impacto do congelamento da água nele é muito pequeno.Portanto, a resistência ao congelamento e descongelamento é excelente.Em baixas temperaturas (abaixo de 0 ℃), o valor absoluto do coeficiente de contração térmica do solo solidificado também é muito menor do que o do solo calcário convencional e do solo calcário.



Melhorar a qualidade abrangente da estrada:Através de muitos experimentos internos e verificação de experiência de construção de longo prazo, a resistência, compacidade, módulo de resiliência, valor de deflexão, CBR (taxa de carga), resistência ao cisalhamento, etc. do solo solidificado atingiram e excederam o padrão de aceitação do material de subleito, melhorando significativamente a qualidade abrangente da estrada e prolongando sua vida útil.



6.2 Reduzir o custo da construção de estradas

Usando materiais locais e utilização abrangente, todos os diferentes resíduos de solo ou construção, resíduos, etc. no canteiro de obras podem ser reutilizados, reduzindo significativamente o custo da construção de estradas.Comparado com a base de pavimento tradicional, o custo pode ser reduzido em 10% - 40% ano após ano.

VII.Análise de benefícios

7.1 Análise dos benefícios económicos

Levando materiais locais:levar diretamente o solo local para construção no subleito sem usar veículos de transporte para transportar areia, pedra, água e outros materiais de longa distância, substituindo os materiais tradicionais de construção de estradas, economizando custos de materiais, uma grande quantidade de custos de transporte e custos de mão de obra, e reduzindo custos em cerca de 20-40% em comparação com materiais e processos tradicionais de construção de estradas.A taxa de utilização de equipamentos e veículos foi bastante reduzida, o que economiza muito investimento apenas em termos de investimento em equipamentos, não sendo necessário adicionar novos equipamentos para utilizar as ferramentas originais de construção de estradas.É especialmente adequado para áreas com altos custos de transporte e altos custos de veículos.Se forem considerados os custos de aquisição de terreno, escavação do solo e transporte, o custo global será bastante reduzido.

Dosagem muito baixa:a quantidade de estabilizador de solo usada é de várias partes por 10.000. Uma dosagem tão baixa pode atingir uma resistência muito boa à compressão da estrada, resistência à água e resistência ao gelo, e os benefícios são muito óbvios.Os tipos de materiais cimentícios serão determinados de acordo com os requisitos de classificação e as condições do solo da estrada.A resistência dos materiais cimentícios pode ser grandemente aumentada após serem usados ​​com materiais cimentícios apropriados.



Boa estabilidade à água:resolve o problema da permeabilidade à água, reduz a altura do subleito como um todo e economiza muita mão de obra, período de construção, terraplenagem, areia, cimento, cal e outros materiais.Após a adição do agente de cura, a estrada apresenta boa propriedade de impermeabilização, o que não é fácil de causar danos à estrada devido ao período de chuvas, prolongando o tempo de serviço da estrada e reduzindo o tempo de manutenção.

7.2 Benefício ambiental

Após o uso, o estabilizador de solo reagirá com o solo e materiais cimentícios em reações físicas e químicas orgânicas e inorgânicas, e não causará poluição e toxicidade ao solo;Após o abandono da estrada, ela pode ser devolvida às terras agrícolas e cultivada novamente, o que pode efetivamente resolver a poluição ambiental causada pela mineração de materiais tradicionais de construção de estradas e os problemas de tratamento de resíduos após o abandono da estrada.

7.3 Análise geral dos benefícios

Da situação geral acima descrita, a utilização de agentes de cura do solo para transformar a estrada existente pode trazer benefícios sociais e económicos muito bons, e os benefícios associados são também muito grandes.
